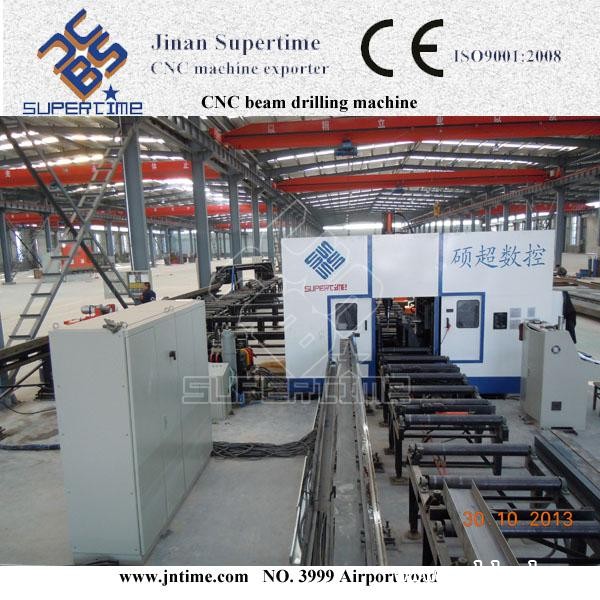

Technical Specification of SWZ700

​

Name   Unit  Specifications  workpiece

Max.  width    mm700

Min.   width mm  100

Max.  height   mm  400

Min.   height  mm  50

Min. length of  workpiece mm 1800

Max. weight of   workpiece  kg  5000

spindle  No. of   Spindles   piece3

Rotation speed of   spindle  r/min  180 ~  560

Feeding movement  speed  20 ~ 300

Stroke of each   spindle mm  280

Drilling  diameter mm 12.5  ~30

Power of each  spindle  kW  4

Stroke of mean  line

Top unit Z   direction  (horizontal)  mm 40 ~   620

left side X   direction (vertical) mm 30~380

Right side Y  direction (vertical)  mm  30~380

Type   Taper   module   3#

Morse   taper   2#,3#

Clamp   workpiece

horizontal   clamping force   kN   15.7

Vertical clamping   force   kN   6.4
